iptables学习笔记

February 11, 2009

iptables 结构：

#五链:
链的作用：容纳各种防火墙规则，相当于容器
链的分类依据：处理数据包的不同时机
系统默认自带的5种规则链：
INPUT：处理入站数据包
OUTPUT：处理出站数据包
FORWARD：处理转发数据包
POSTROUTING：在进行路由选择后处理数据包（出站过滤）
PREROUTING：在进行路由选择前处理数据包（入站过滤）
注：POSTROUTING、PREROUTING在做NAT时所使用

#四表：
表的划分依据：和链相似，按功能进行划分
默认包括4个规则表：
> raw表：包含了`PREROUTING`和`OUTPUT`

在这里进行跟踪。

> mangle表：包含了:`PREROUTING`,`INPUT`,`FORWARD`,`OUTPUT`,`POSTROUTING`。

在这里做标记。
>nat表：包含了:`PREROUTING`,`INPUT`,`OUTPUT`,`POSTROUTING`.

在这里进行ip或端口修改。
>filter表：包含了`INPUT`、`FORWARD`、`OUTPUT`.

在这里进行过滤数据。

（默认使用filter。raw:优先级最高，设置raw时一般是为了不再让iptables做数据包的链接跟踪处理，提高性能）

#状态
4大包状态：INVALID，ESTABLISHED，NEW和RELATED

#动作
处理动作除了 ACCEPT、REJECT、DROP、REDIRECT 和 MASQUERADE 以外，还多出 LOG、ULOG、DNAT、SNAT、MIRROR、QUEUE、RETURN、TOS、TTL、MARK 等

#包流程
iptables和策略路由类似,先链后表,在链路上分别顺序查表做匹配.
规则表之间的顺序：raw→mangle→nat→filter，即先做状态跟踪→在做标记→在做修改源目IP或端口→在做是否过滤
规则链之间的顺序：
入站：PREROUTING→INPUT 路由前发现是自己的，直接进站
出站：OUTPUT→POSTROUTING
转发：PREOUTING→FORWARD→POSTROUTING
注意：PREROUTING和POSTROUTING是最外围，规则链是靠时机分的，分为了入站，出站，转发三个时机

规则链内的匹配顺序：
按顺序依次检查，匹配即停止（LOG策略外）
若找不到相匹配规则，按该链的默认策略处理

> 以本机为目标地址的包:

```
入站：数据包发来，路由前，先做跟踪，再做标记，修改，查看路由，如果是发往本机的直接往上走，进站前标记，然后出站过滤
出站：出站和路由后，指的是最上面的路由选择，本机选择之后先经过跟踪→标记→修改→是否过滤，出站之后是mangle表的路由后→nat表的路由.
```
PREROUTING(raw,mangle,nat,filter)
POSTROUTING(raw,mangle,nat,filer)

> 路由转发包:

```
转发：数据进来以后，经过路由前raw、mangle、nat，路由前完成之后进行选择，发现此数据是需要发到别的地方，非本地，通过forward，经过mangle的forward，filter的forward，还要经过路由后标记、修改IP及端口，结束
```
PREROUTING(raw,mangle,nat,filter)
FORWARD(mangle,filter)
POSTROUTING(raw,mangle,nat,filer)

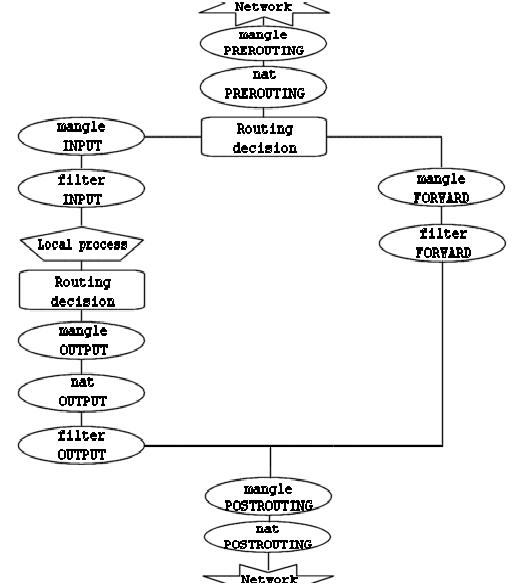

![tables_traverse.jpg][1]
![iptables-guides.png](/usr/uploads/2019/01/2928310088.png)

#dnat/snat
![NAT.jpg][2]
![SNAT.jpg][3]
![SNAT_1.jpg][4]
```
iptables -t nat -A POSTROUTING -d 192.168.0.101 -j SNAT --to 192.168.0.1
```

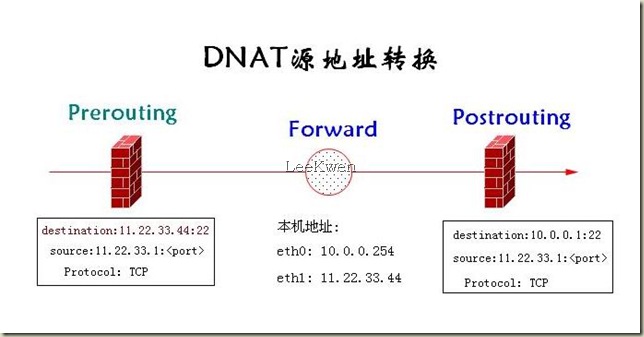

![DNAT.jpg][5]
![DNAT_1.jpg][6]
```
iptables -t nat -A PREROUTING -d 202.202.202.1 -j DNAT --to-destination 192.168.0.101
```
参考
https://www.frozentux.net/iptables-tutorial/cn/iptables-tutorial-cn-1.1.19.html
